High Wear Resistance Coil Winding Nozzles / Wire Guide Tubes With Precision Grinding

Coil Winding Nozzles / Wire Guide Tubes With Precision Grinding

Wire guide tubes - known also as wire guide nozzles / wire guide needles - are used in the coil winding industry on automatic multi-spindle machines; typically to wind enamelled copper wire around a core to create an electromagnet coil.

We supply high quality Tungsten carbide coil winding nozzle and Ruby tipped coil

winding nozzle for all different  CNC Automatic coil winding machine

There is description and features about the Tungsten Carbide Nozzle as following:

Tungsten Carbide nozzle is used on coil winding machine.it is made precisely of super

Tungsten Carbide and enjoys the hardness over HRA90.degree while the anti bending degree

reached over 2300N/mm.Two terminals and the inner and outlet are all receive mirror

surface treatment to ensure enameled wire makes no scrape. High hardness, resistance

to flexure, block and impact .we can do special shapes & custom sizes nozzle and  usually produce

and ship within a week .

Key advantages of Tungsten Carbide Nozzle :

1. High Wear Resistance

 This is assured by the choice of materials for wear elements possessing. Hardness

 Value: 1800 ~ 2200Vickers, or 3times that of case hardened steel. Body material is stainless

steel for structural supports, not wear-bearing.

2. Scratch-Proofing

  Eliminate wire insulation film damage, low friction resistance, stable wire tension.

The wireguiding surfaces are mirror finished by diamond lapping to a surface roughness of

2 4 micro inches Ra or better, material permit.
3. Straightness and Stiffness

Straightness and Stiffness are defined by the wire exit being concentric and inflexible

 with respect to the nozzle locating. In plain terms, the wire should exit from the nozzle

concentric to the locating, To within 0.02 mm, with or without load. A geometric

 Characteristic presentation is shown at upper left. Concentricity to within 0.01mm.
4. Precise Exit Radii

 Because the coil winding nozzle's Exit Radii governs the angle of the wire exit from one

coil to the next, it should be monitored to + / - 0.025 mm. This is done by digital measurement,

shown at upper right.

The the measurements drawing as follow please confirm your nozzles size according

to your winding machine and coil products.

Specification and description:

All size can be customized according to customer requirements

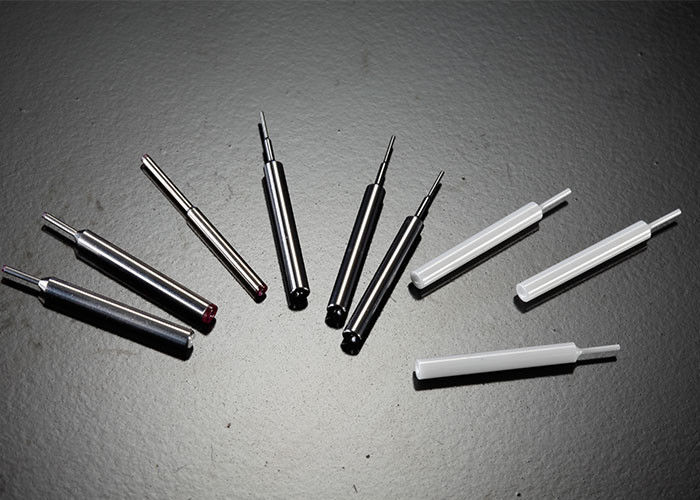

Picture show :
